Izgradnja S.N. kabela na području Miroševca – Zagreb

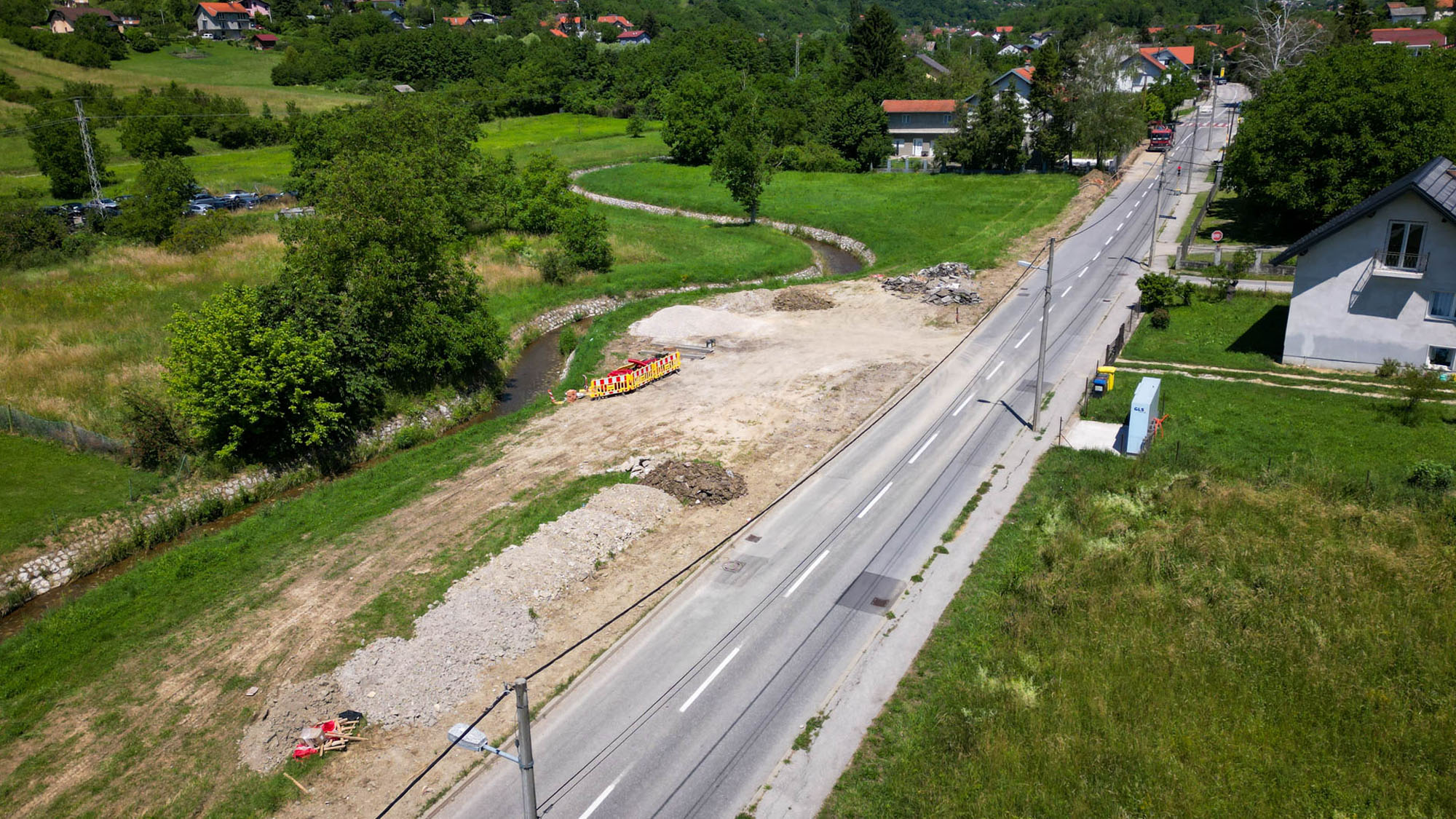

Projekt se odnosi na izgradnju srednjenaponske kabelske mreže na području Miroševca. Glavnim projektom obuhvaćena je trasa ukupne duljine 1.128 m, koja se proteže zapadnom stranom Miroševečke ceste, dijelom kroz ulicu Vrbanići do TS 1747 te prema križanju Miroševečke i Slanovečke ceste.

Građevinska dozvola izdana je za infrastrukturnu građevinu energetskog sustava – izgradnju S.N. kabela na području Miroševca, a glavni projekt sastoji se od elektrotehničkog i građevinskog projekta. Alpha Concretum Gradnja izvela je građevinske radove na izgradnji i rekonstrukciji distribucijske elektroenergetske mreže HEP ODS-a na području Miroševca u Zagrebu.

Projekt je obuhvatio pripremu trase, otvaranje i izvedbu kabelskih rovova, polaganje srednjenaponskih kabela i zaštitnih cijevi, izvedbu kabelskih zdenaca te građevinske zahvate potrebne za prolazak nove elektroenergetske infrastrukture kroz postojeće prometne i pješačke površine. Posebno važan dio radova odnosio se na vraćanje zahvaćenih površina u odgovarajuće stanje nakon polaganja infrastrukture, uključujući zatrpavanje i zbijanje kabelskih rovova, izvedbu tamponskih slojeva, betonske radove i obnovu rubnjaka.

Projektom je nova podzemna kabelska infrastruktura povezana s postojećom elektroenergetskom mrežom i transformatorskom stanicom 1TS 1747 Miroševečka 163, čime se stvaraju uvjeti i za uklanjanje pojedinih postojećih dionica nadzemne mreže.

Izvedeni radovi Alpha Concretum Gradnje

Prema okončanom obračunu, na projektu smo izveli:

• strojno rezanje postojećih asfaltnih i betonskih površina

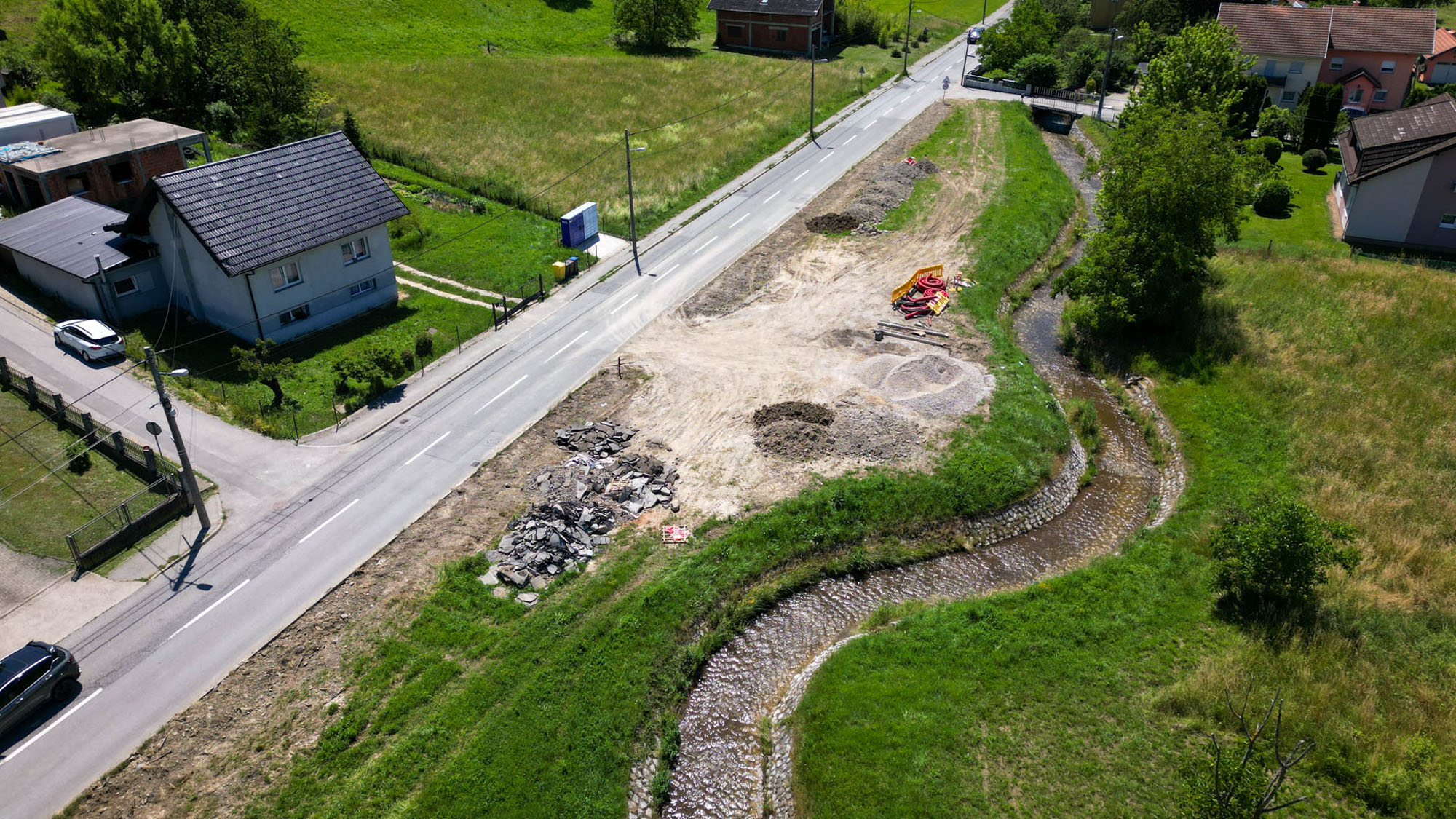

• razbijanje asfalta i betona te odvoz uklonjenog materijala
• osiguravanje pristupa objektima privremenim kolnim i pješačkim mostićima

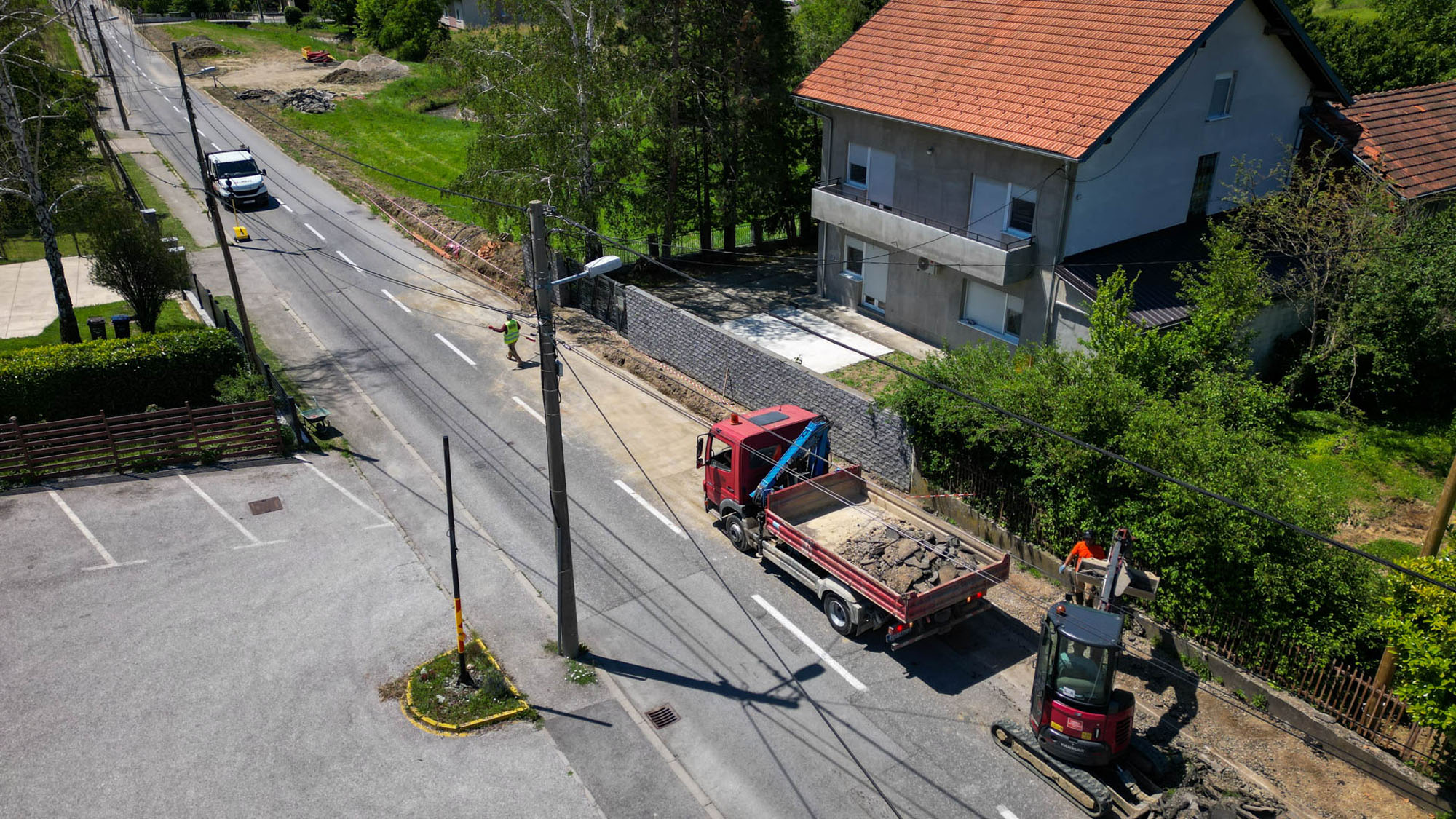

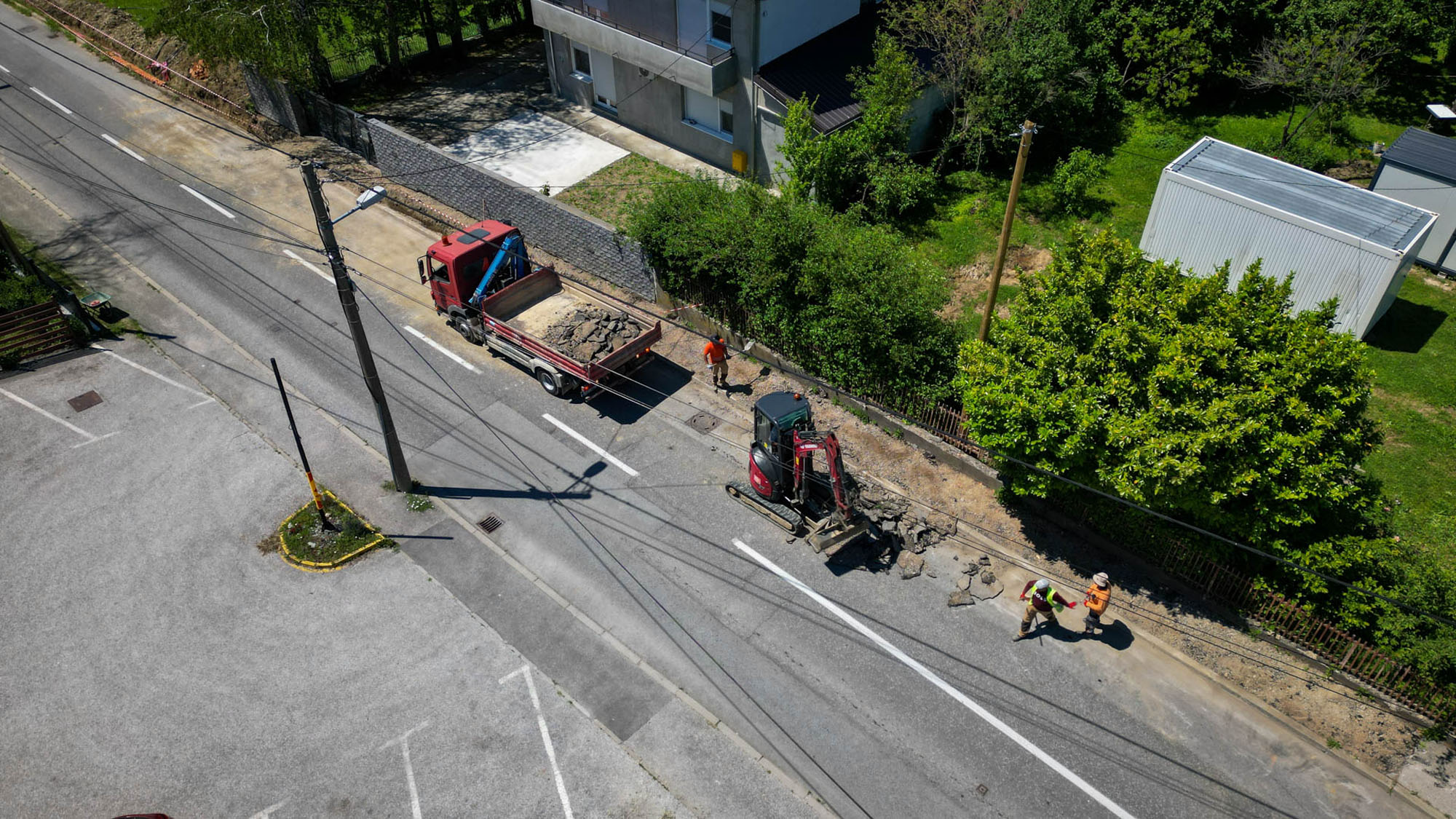

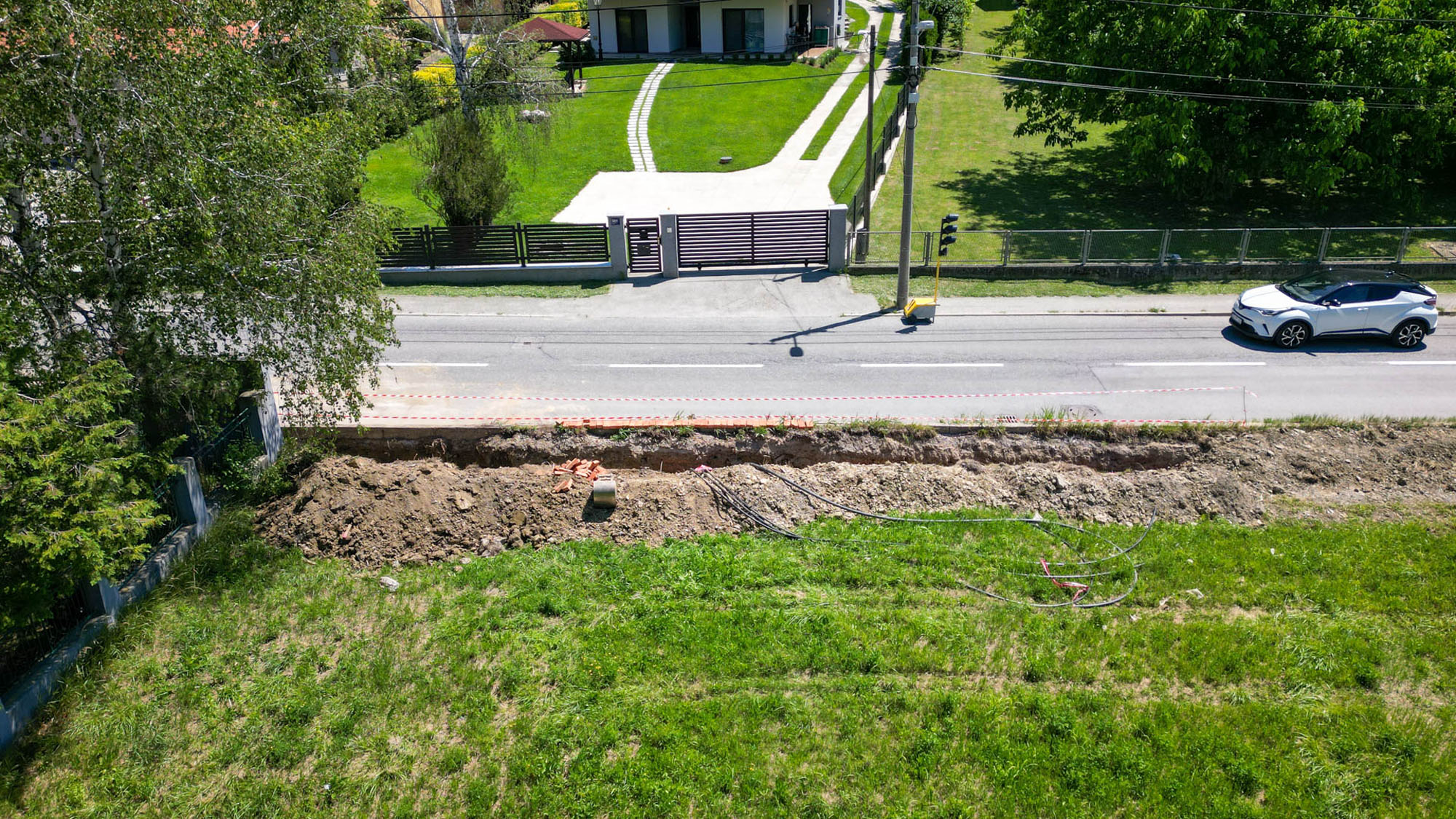

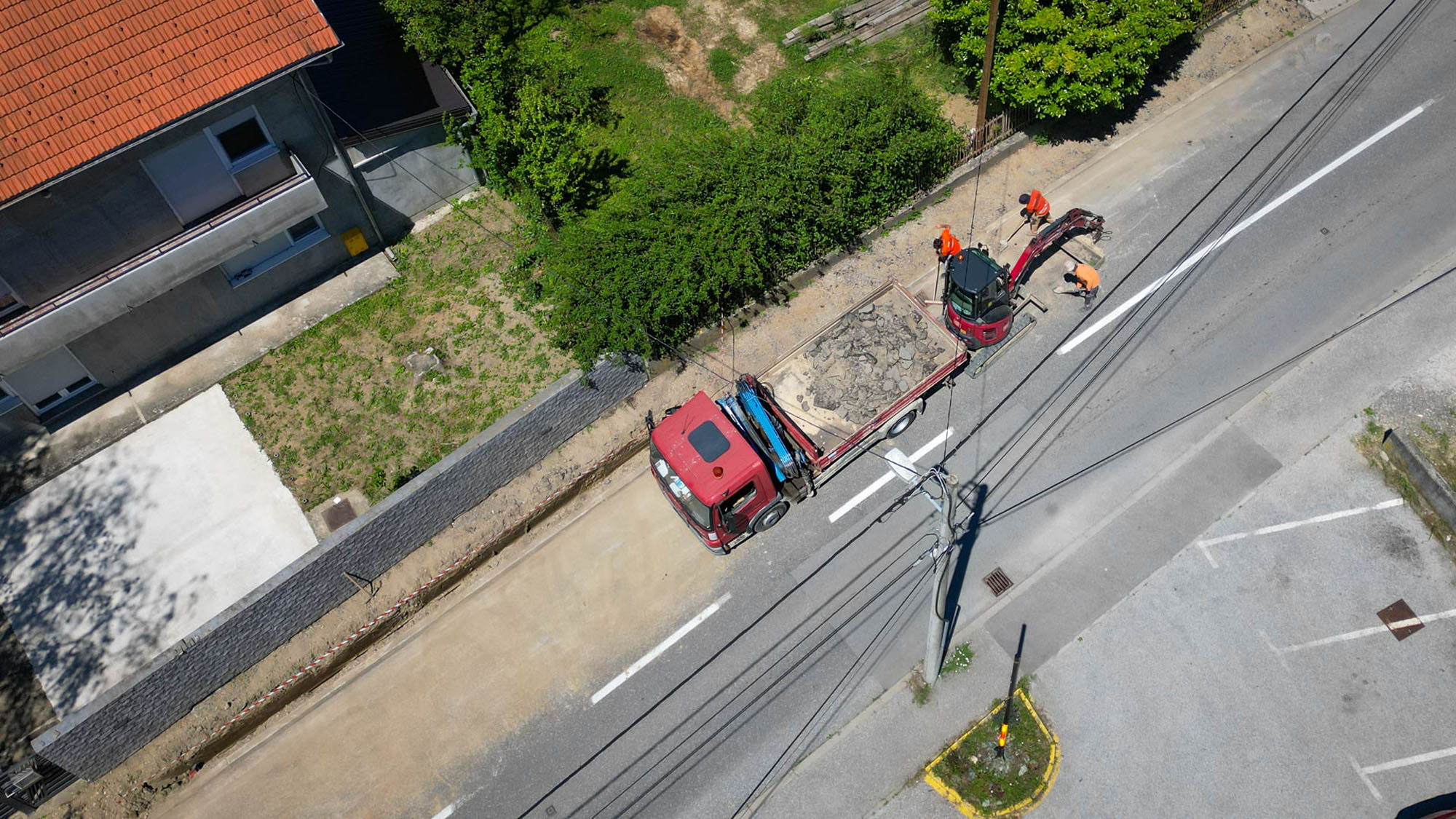

• kombinirani strojni iskop kabelskih rovova
• izvedbu pješčane posteljice u kabelskom kanalu
• zatrpavanje kabelskih kanala uz zbijanje materijala

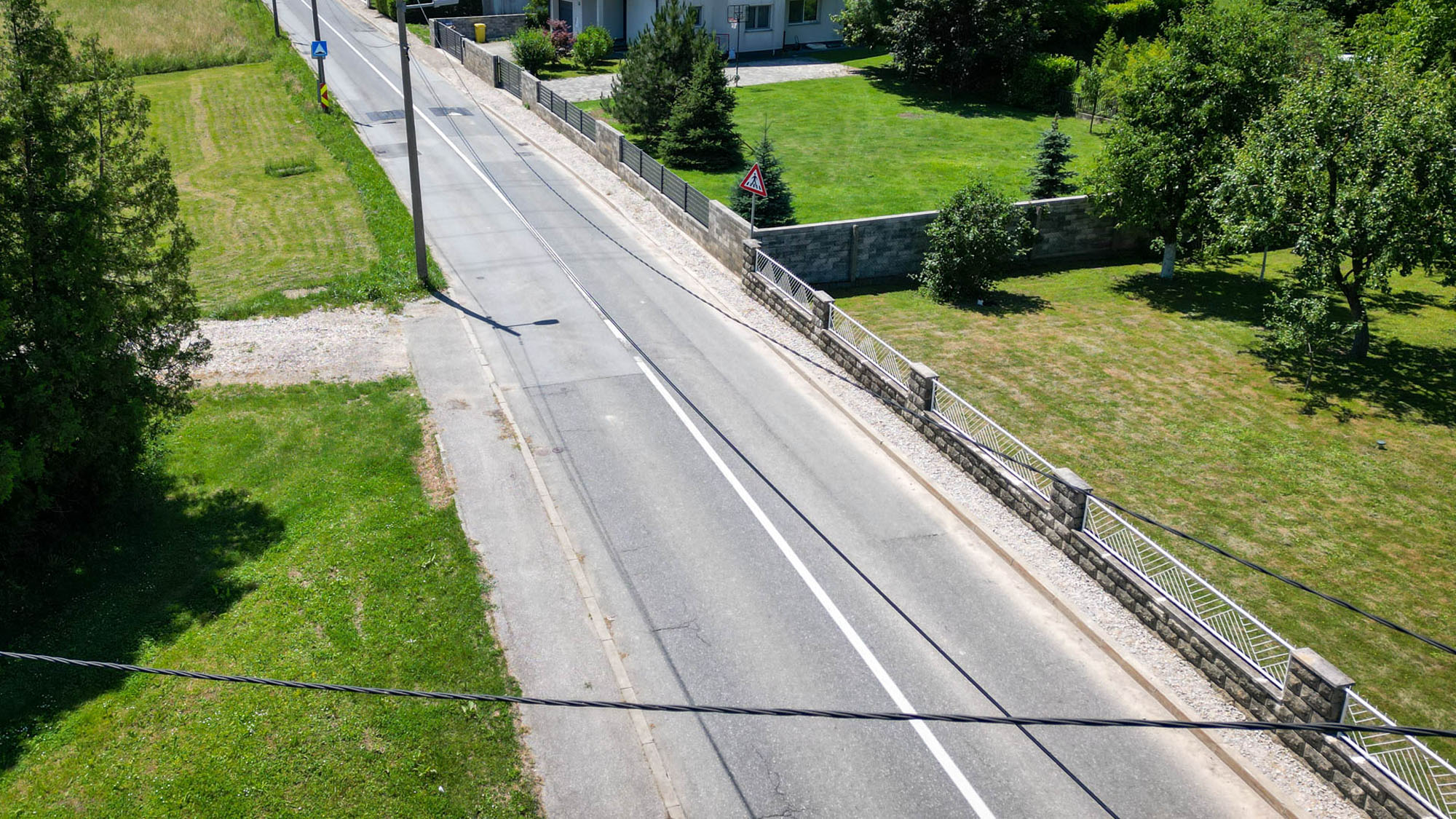

• odvoz viška materijala i uređenje zahvaćenih površina
• polaganje srednjenaponskih kabela
• postavljanje držača kabela
• postavljanje zaštitnih opeka i traka upozorenja
• polaganje Fe/Zn trake za uzemljenje

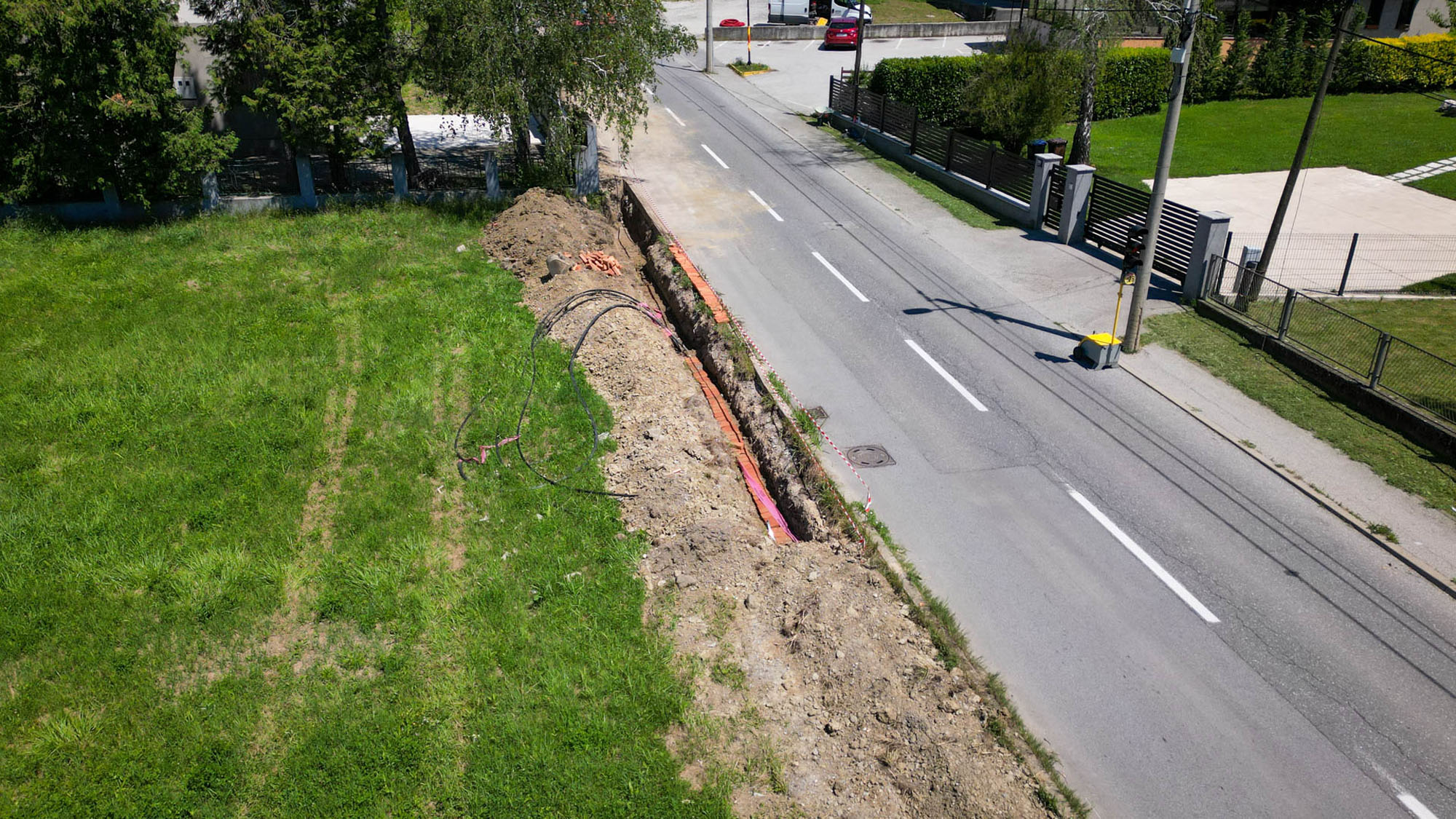

• polaganje PEHD zaštitnih cijevi različitih promjera

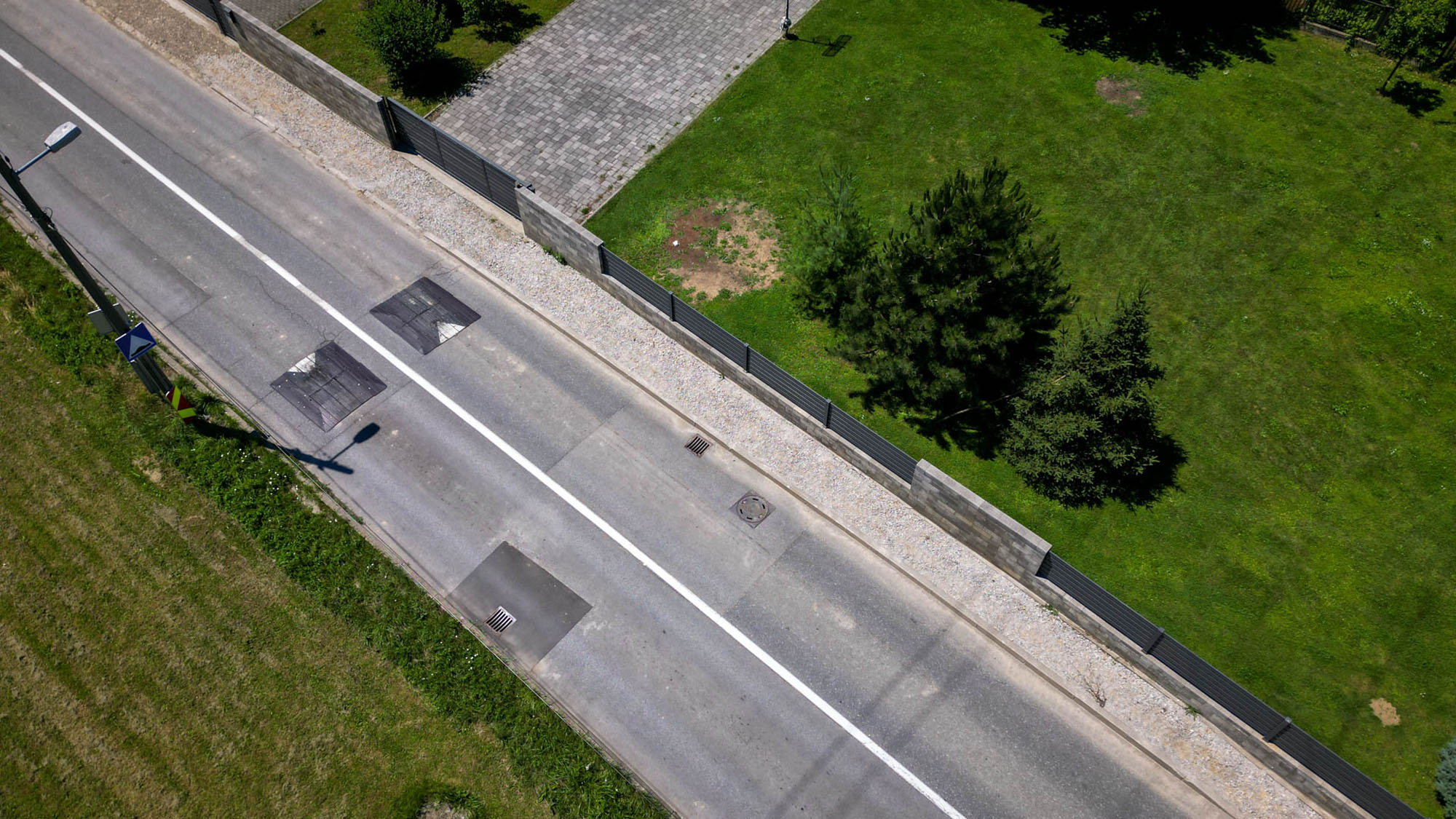

• izvedbu kabelskih zdenaca
• izvedbu tamponskih slojeva prometnih površina

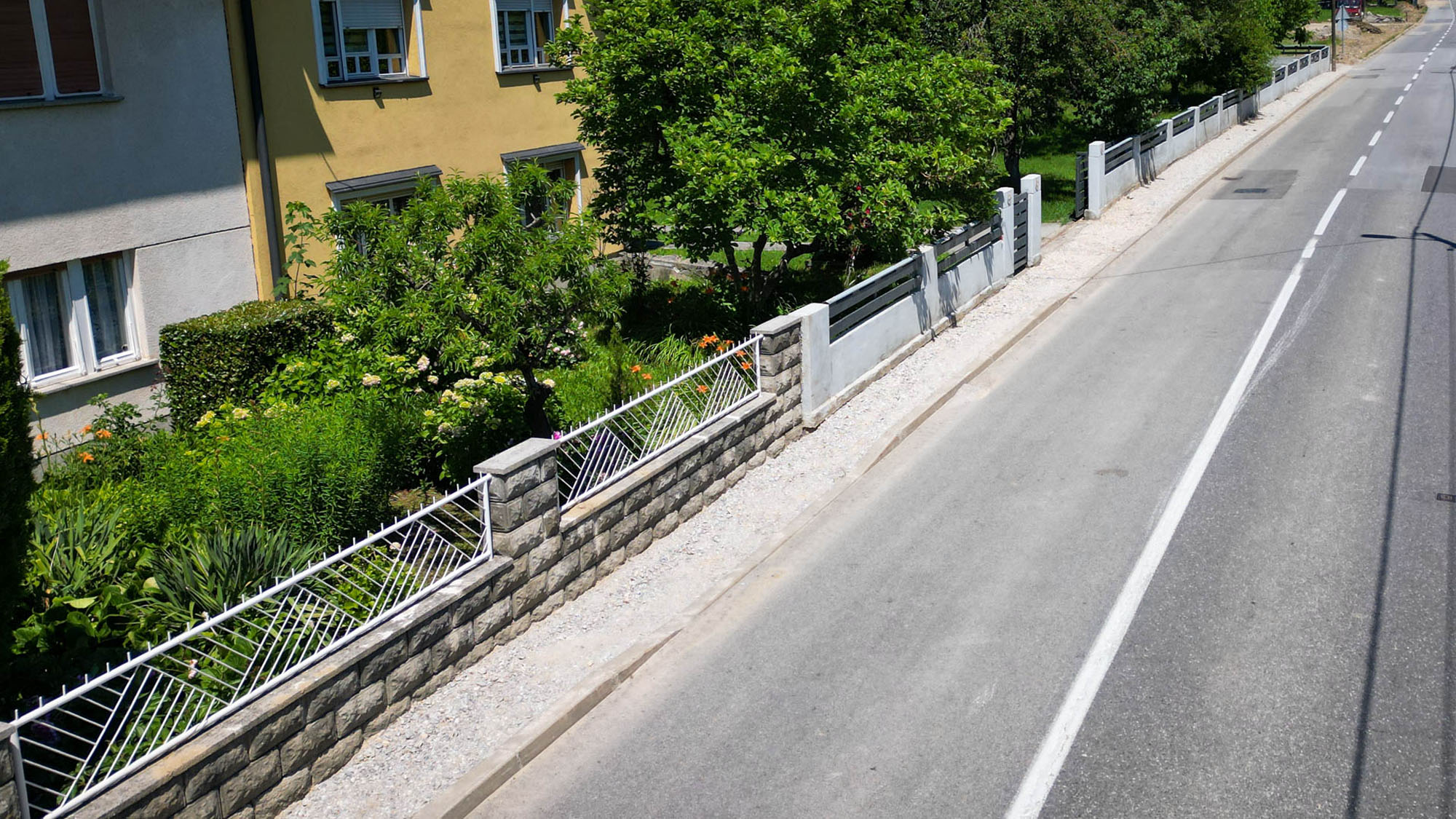

• postavljanje betonskih rubnjaka
• betonske i zidarske radove
• proboje kroz postojeće zidane konstrukcije
• prateće radove građevinskom mehanizacijom i kamion-dizalicom.

I sama HEP-ova narudžbenica Alpha Concretum Gradnji kao predmet navodi građevinske radove na izgradnji i rekonstrukciji distribucijske elektroenergetske mreže – polaganje SN kabela iz TS 1747 Miroševečka cesta.

Opseg izvedenih radova

Za web stranicu vrijedi izdvojiti nekoliko konkretnih podataka iz okončane situacije, jer vrlo dobro pokazuju veličinu zahvata:
2.261,68 m strojnog rezanja asfalta ili betona
1.289,40 m² razbijenih asfaltnih/betonskih površina
857,33 m³ iskopa
765,08 m³ odvezenog viška materijala
4.015 m položenog S.N. kabela
2.585,73 m položene trake upozorenja
15.227 komada zaštitne opeke
1.364,03 m položene pocinčane trake
1.230 m PEHD cijevi Ø50 mm
541,76 m PEHD cijevi Ø110 mm
577,73 m PEHD cijevi Ø200 mm
3 kabelska zdenca
475,02 m³ ugrađenog i zbijenog tampona
283,79 m³ ugrađenog betona C25/30.

Projektna dokumentacija potvrđuje da se uz 10(20) kV kabelske snopove duž trase polaže i PE-HD cijev za telekomunikacijsko povezivanje elektroenergetskih postrojenja te Fe/Zn traka za uzemljenje.

Vrijednost izvedenih radova
Prema dostavljenoj okončanoj situaciji, ukupna vrijednost izvedenih radova Alpha Concretum Gradnje iznosi:
126.521,87 € bez PDV-a

Od toga se najveći dijelovi odnose na polaganje kabela i cijevi, betonske i zidarske radove, zemljane radove te obnovu kolničkih i pješačkih konstrukcija.

Ovo bih na webu naveo kao vrijednost izvedenih radova, a ne kao vrijednost cijelog projekta, jer dokumentacija koju imamo potvrđuje upravo vrijednost radova Alpha Concretum Gradnje.

Posebnosti projekta

Ovaj projekt je vrlo dobra referenca za ACG jer pokazuje sposobnost izvođenja radova u postojećem urbanom i prometnom prostoru, gdje je potrebno istodobno osigurati izvođenje infrastrukturnih radova, pristup okolnim objektima i zaštitu postojeće infrastrukture. Projekt uključuje i križanja odnosno paralelno vođenje trase s postojećim komunalnim instalacijama, što je detaljno obrađeno građevinskim projektom. Projektna dokumentacija predviđa posebne detalje kabelskog rova, križanja prometnih površina te paralelnog vođenja i križanja s drugim komunalnim instalacijama.

Naša uloga

Alpha Concretum Gradnja bila je izvođač građevinskog dijela radova na izgradnji nove srednjenaponske kabelske infrastrukture. Radovi su obuhvatili kompletan građevinski zahvat potreban za polaganje kabelske mreže – od otvaranja trase i iskopa kabelskih rovova, preko pripreme i zaštite kabela i cijevi, do zatrpavanja, zbijanja i završnog uređenja zahvaćenih površina.

Status projekta: Projekt je završen.

Prema dostavljenoj dokumentaciji izrađena je okončana situacija, pa bih ovu referencu na web stranici vodio kao završeni projekt, za razliku od Prečkog i Švarče koji su trenutačno u izvedbi.
